Как улучшить подачу бумаги с бокового лотка (байпаса) на KM C1060, C1070, KM C2060, KM C2070, KM C3070, KM C3080
Нужно приклеить грузик 15 грамм из шиномонтажа, самоклеящийся.
при замене резинок на роликах, точка на торце резинки должна быть со стороны шестерни.
Прошу прощения за глупый вопрос - но пока ума не приложу, как добраться до данного узла.
Konica Minolta AccurioPress C3070L, пробег 271 тыс. С лотка ручной подачи иногда захватывает по 2 листа бумаги 300 г, в результате чего листы застряют (до переноса изображения дело не доходит) и иногда это даже мешает выдвинуть ксерографический модуль. Бумага мелованная, китайского производителя (GOLDEN STAR).

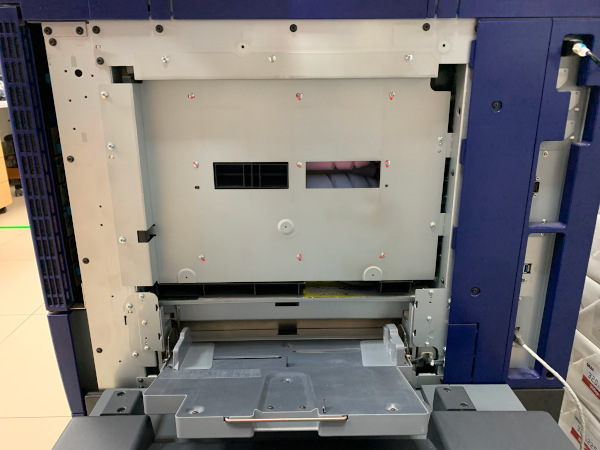

Пока снял только крышку:
для первой замены роликов стоит вызвать инженера, который знает как.
а так, нужно снять крышку справа и снизу.
потом разъем. мет. планку под лотком в которой нижняя шторка черная вставлена.
потом по два винта слева и справа от узла лотка, только правильные (внешние большие), иначе собьете с рейки подъема.
выдвинуть ADU.
потом немного поднять из зацепления и аккуратно вывести правый край, затем весь блок вправо и на себя (не повредить шестерни слева).
ролики поменять не просто, нужно все фотографировать, иначе велик риск неправильной сборки.

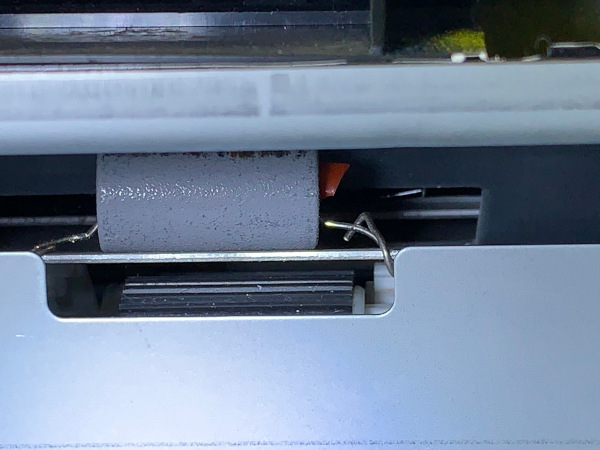

После серьезного замятия бумаги на входе в лоток ручной подачи этот лоток перестал захватывать бумагу совсем, любую. После снятия пластмассовых крышек удалось увидеть деталь, вероятно установленную дилером (как раз на той площадке, куда предлагается клеить грузики из шиномонтажа, она прикручена стальной проволокой). Подвигал ее, после чего бумага снова стала захватываться. Я так понимаю, при подъеме лотка для бумаги с помощью этой детали обеспечивается прижим черного ребристого ролика к бумаге?
Я так понимаю,
а я так понимаю, что грузика у него красивого не было, поэтому он разогнул скрепку и примотал ею выходной ролик из печки в качестве грузика. lol
возможно он цепляется за корпус аппарата и подклинивает подачу.
рекомендую этот колхоз открутить и сделать как на первом фото в теме.
