Konica Minolta bizhub c258 - замятия в ADF

Страница: 1

Сообщений 1 страница 5 из 5

1

  • Автор: igor-mail
  • Новичок
  • Откуда: Grodno
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: C258
  • Пользователь или сервис: сервис
  • Зарегистрирован: 2021-03-22
  • Последний визит:
    2021-07-02 17:29:05

Konica Minolta bizhub c258 - останавливается оригинал на выходе из ADF (df-629 автоподатчик). Что интересно, чистка роликов ADF результата не дала - если до чистки останавливался лист на выходе не всегда, то после - всегда.
Грешу на ролики подачи (A3CFPP4H00 Ролик подачи бумаги, A143PP5200) и ролик отделения (A143563100).  Но смущает то, что лист останавливается всегда в одном положении на выходе.
Можете подсказать из практики в чем проблема? И правильные ли партномера роликов.

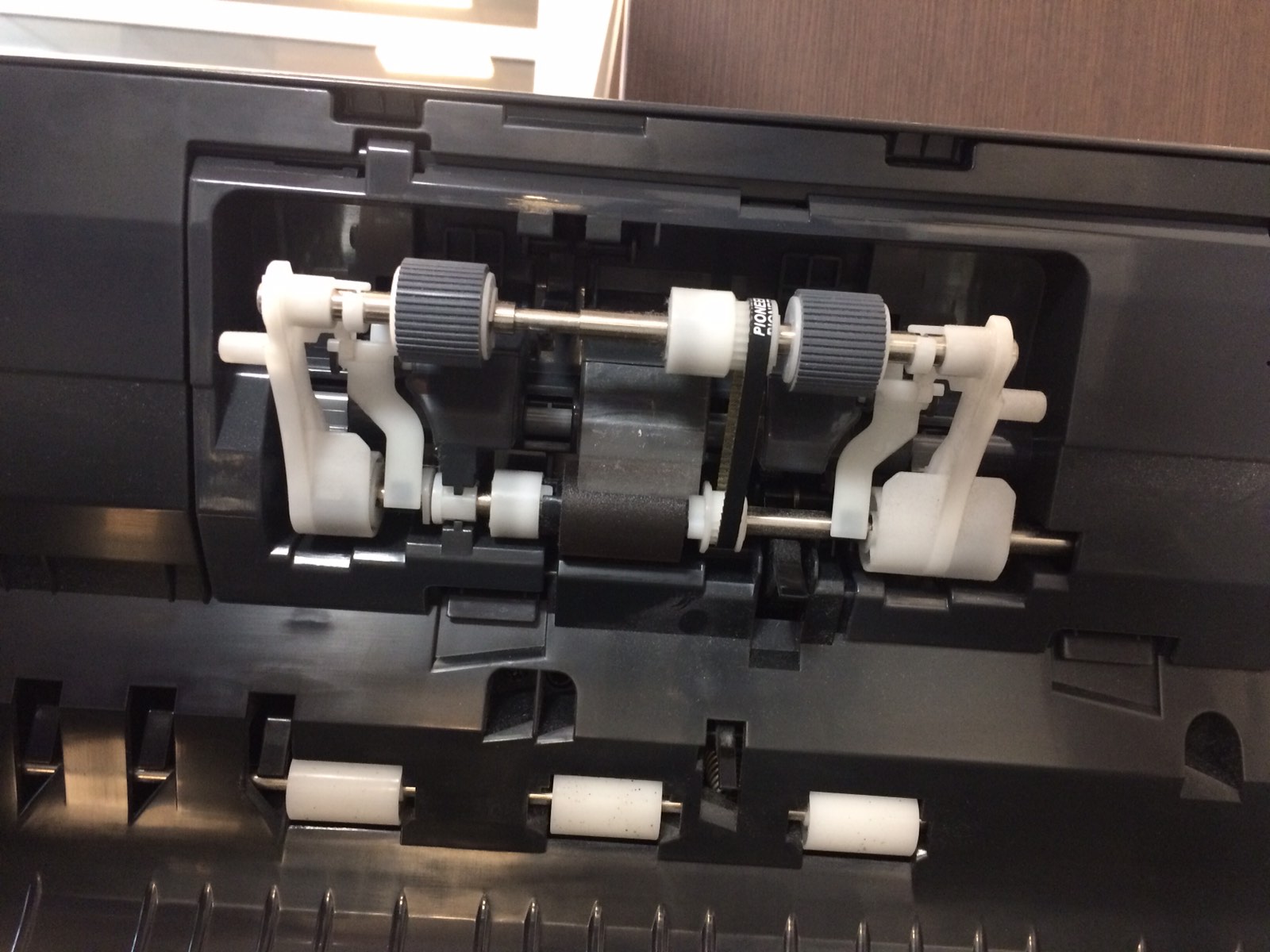

https://forumupload.ru/uploads/0015/7e/ab/561/t504462.jpg

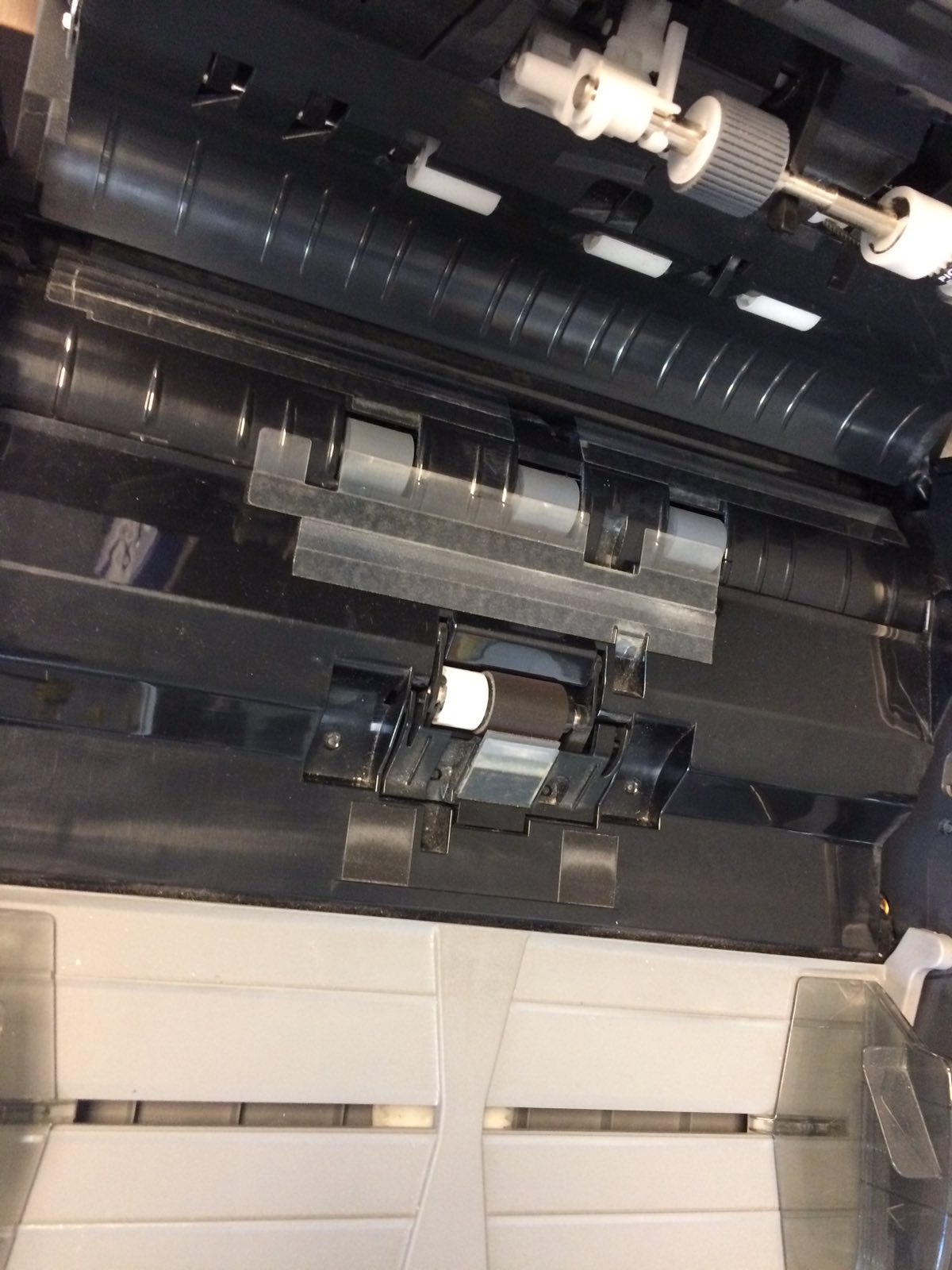

https://forumupload.ru/uploads/0015/7e/ab/561/t559026.jpg

0

2

  • Автор: L2G
  • Новичок
  • Сообщений: 17
  • Уважение: [+0/-0]
  • Позитив: [+2/-0]
  • Зарегистрирован: 2019-02-20
  • Последний визит:
    2024-12-02 18:19:36

ролики подхвата A143PP5200,
ролик протяжки A143563100 (A143563100-старая модификация, была заменена новой с роликом A00J563600 и получила после изменения номер 4030300501, будьте внимательны изменения коснулись всего блока подачи бумаги, муфт и стопоров)
ролик отделения A3CFPP4H00.
Но что вам это даст? я бы поглядел датчики и шланги к ним... мало ли чего
слишком странно останавливается и если говорите в одном и том же месте

0

3

  • Автор: igor-mail
  • Новичок
  • Откуда: Grodno
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: C258
  • Пользователь или сервис: сервис
  • Зарегистрирован: 2021-03-22
  • Последний визит:
    2021-07-02 17:29:05
L2G написал(а):

ролики подхвата A143PP5200,
ролик протяжки A143563100 (A143563100-старая модификация, была заменена новой с роликом A00J563600 и получила после изменения номер 4030300501, будьте внимательны изменения коснулись всего блока подачи бумаги, муфт и стопоров)
ролик отделения A3CFPP4H00.
Но что вам это даст? я бы поглядел датчики и шланги к ним... мало ли чего
слишком странно останавливается и если говорите в одном и том же месте

Ну из того, что я вижу:
два ролика подхвата - A143PP5200
ролик захвата - 4030300501 (черная ось, у A143563100 - ось белая)
ролик отделения - A3CFPP4H00

На видео видно момент, когда лист останавливается на выходе (его конец остается прихваченным в узле ADF). Есть, может, у кого service manual на этот ADF (понять сколько там датчиков, где они стоят и какой не отрабатывает)?

0

4

  • Автор: igor-mail
  • Новичок
  • Откуда: Grodno
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: C258
  • Пользователь или сервис: сервис
  • Зарегистрирован: 2021-03-22
  • Последний визит:
    2021-07-02 17:29:05

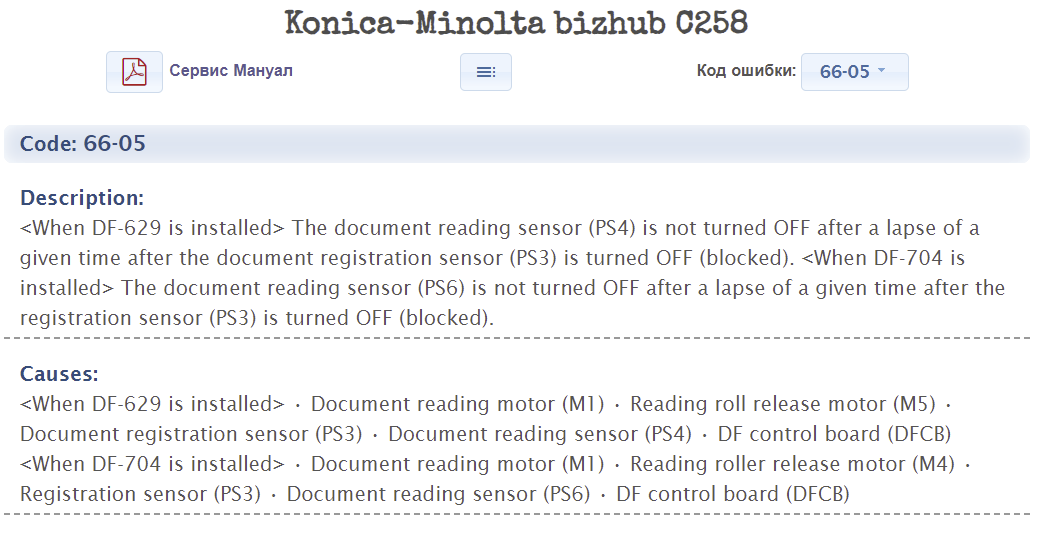

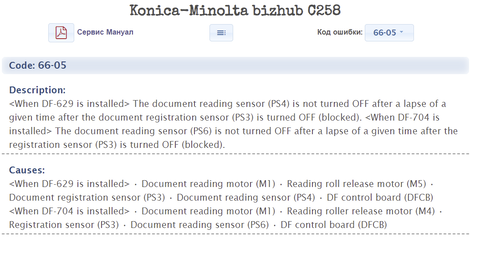

Уточнил неисправность - код ошибки 66-05:
https://forumupload.ru/uploads/0015/7e/ab/561/t659506.png

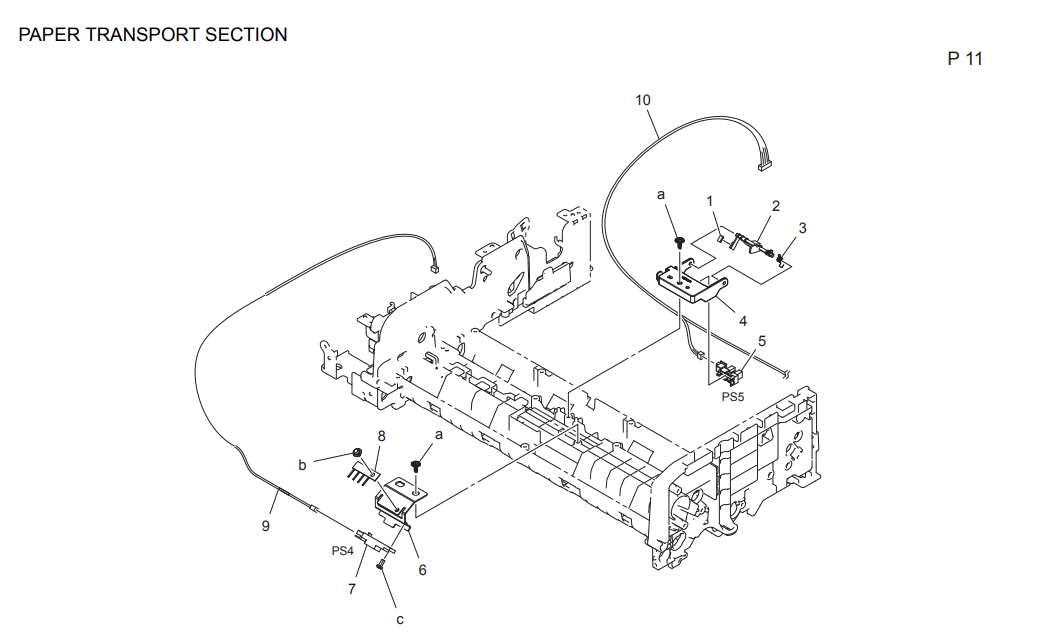

Вероятно проблема в датчике PS4:
https://forumupload.ru/uploads/0015/7e/ab/561/t167251.png

Завтра буду смотреть.

0

5

  • Автор: igor-mail
  • Новичок
  • Откуда: Grodno
  • Сообщений: 8
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: C258
  • Пользователь или сервис: сервис
  • Зарегистрирован: 2021-03-22
  • Последний визит:
    2021-07-02 17:29:05

Так и оказалось. Поверхность оптического сенсора PS4 была в бумажной пыли. Его отчистка решила проблему.
