Konica Minolta C3070L Ошибка C-3508

Страница: 1

Сообщений 1 страница 5 из 5

1

  • Автор: muromdx
  • Новичок
  • Откуда: Муром
  • Сообщений: 26
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: KM AccurioPRINT C3070L, KM AccurioPRINT C4065
  • Пользователь или сервис: Пользователь
  • Зарегистрирован: 2022-08-19
  • Последний визит:
    2025-02-17 09:54:42

Konica Minolta AccurioPrint C3070L, пробег почти 280 тыс.
После застревания бумаги (снегурочка) в ADU и замятия листа в печке, аппарат выдал ошибку 3508. Подобные застревания и замятия в печке случались и ранее, но ошибка появилась впервые. Визуально остатков бумаги в тракте и в печке не видно.
Попытка сброса ошибки через сервисное меню не увенчалась успехом - все пункты неактивны.
Подскажите пожалуйста, с чего стоит начать диагностику.
P.S. Сервис-мануал к аппарату имеется.

Отредактировано muromdx (2022-12-13 09:42:46)

0

2

  • Автор: muromdx
  • Новичок
  • Откуда: Муром
  • Сообщений: 26
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: KM AccurioPRINT C3070L, KM AccurioPRINT C4065
  • Пользователь или сервис: Пользователь
  • Зарегистрирован: 2022-08-19
  • Последний визит:
    2025-02-17 09:54:42

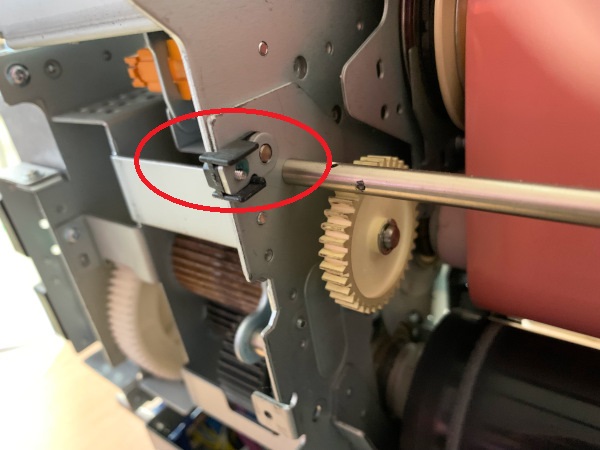

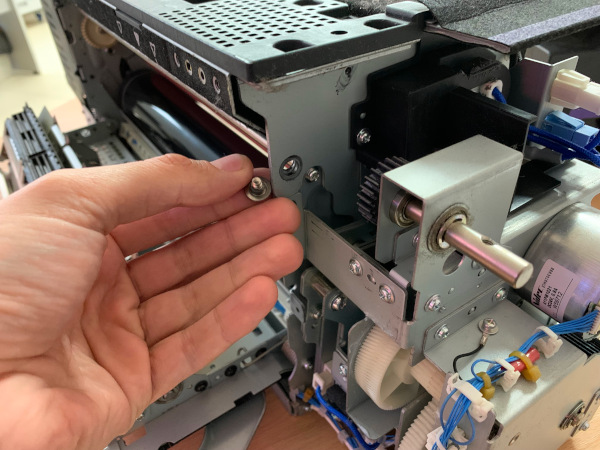

Снял печку, разобрал. При снятии пластмассового кожуха выпал винтик - видимо он раскрутился в процессе эксплуатации и ответная часть потерялась где-то в печке или ADU. На противоположной стороне все на месте.
https://upforme.ru/uploads/0015/7e/ab/818/t217987.jpg
https://upforme.ru/uploads/0015/7e/ab/818/t628168.jpg

0

3

  • Автор: muromdx
  • Новичок
  • Откуда: Муром
  • Сообщений: 26
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: KM AccurioPRINT C3070L, KM AccurioPRINT C4065
  • Пользователь или сервис: Пользователь
  • Зарегистрирован: 2022-08-19
  • Последний визит:
    2025-02-17 09:54:42

После сборки получилось сбросить ошибку благодаря ТП: вкл. питания с зажатой кнопкой Утилиты, затем сразу же появляется сервисное меню, System setting – Software DIPSW setting и там выставить 3 – 1 – 0.

0

4

  • Автор: Shiva_lang
  • Новичок
  • Откуда: Владивосток
  • Сообщений: 1
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: Konica Minolta bizhub C250i
  • Пользователь или сервис: Пользователь и сервис
  • Зарегистрирован: 2021-11-23
  • Последний визит:
    2025-12-09 05:38:25

muromdx
Добрый день. Коллеги очень нужна ваша помощь. Имеется аппарат Konica Minolta AccurioPrint C3080 с неисправностью на панели управления C3510.
При включении аппарат C3080 загружается (выходит в готовность), инженер может войти в сервисное меню аппарата, но при дальнейших монипуляциях, аппарат выдаёт ошибку C3510 и блокируется. МФУ С3080 выдал ошибку C3510 после того, как пользователь отправил в печать изображение используя обычную офисную бумагу. Лист застрял во районе фьюзера, пользователь самостоятельно извлёк лист, но на валу и датчике температуры (термисторе) остался нагар.
Предпринятые действия инженера:
Инженер снял фьюзер, очистил нагревательный вал,термистор. Снял датчик температуры (Temperature Sensor 1 TH1 65AA88010 1th1), для того чтобы убедиться в целостности и отсутствия нагара. После проверки, датчик температуры установлен на штатное место. При повторном запуске аппарат выдал ошибку C3510.
Какие действия необходимо выполнить, чтобы сброситъ ошибку?
Мануала на аппарат нет. Если есть возможность, поделитесь пожалуйста сервисной документацией. Моя почта Lang7@langern.ru
За ранее БЛАГОДАРЮ!

0

5

  • Автор: konicavod
  • Администратор
  • konicavod
  • Откуда: exUSSR
  • Сообщений: 1703
  • Уважение: [+13/-0]
  • Позитив: [+9/-1]
  • Оборудование: Konica Minolta
  • Пользователь или сервис: сервис
  • Зарегистрирован: 2015-04-17
  • Последний визит:
    Вчера 18:34:54

C-3510*
Classification
Main body: Fusing belt temperature difference abnormality
Cause
The temperature difference between the fusing temperature sensor/2 (TH2) and the fusing temperature sensor/3 (TH3) stays 50°C or more for a specified period of time.

muromdx написал(а):

сбросить ошибку благодаря ТП: вкл. питания с зажатой кнопкой Утилиты, затем сразу же появляется сервисное меню, System setting – Software DIPSW setting и там выставить 3 – 1 – 0.

если ошибка повториться. проверить (прозвонить) термостаты, лампы. заменить датчики (th2, th3 ).
