Подскажите, пожалуйста, при ошибке 5603 принтер можно отремонтировать? Или это уже не восстанавливается. Коника С 224. Мастера пригласили просто поменять и инициализировать блоки проявки, в результате пришли вот к этой ошибке.
Коника С 224 Ошибка 5603
Страница: 1
Сообщений 1 страница 12 из 12
Поделиться22023-03-10 13:32:05
- Администратор
- Откуда: exUSSR
- Сообщений: 1603
- Уважение: [+12/-0]
- Позитив: [+9/-1]
- Оборудование: Konica Minolta
- Пользователь или сервис: сервис
- Зарегистрирован: 2015-04-17
- Последний визит:
Сегодня 09:13:27
C5603
(1) Contents
Trouble type Expansion control board communication error
Trouble code C5603
Rank C
Detection timing Communication error is detected in front side board.
Trouble isolation -
Relevant electrical parts • Front side board (FRB)
• PH unit
• Printer control board (PRCB)
(2) Procedure
Step Action Control signal Location of electrical components
1 Reboot the machine. - -
2 Check the connector between FRB CN5-PH unit for proper connection and correct as necessary. - -
3 Check the connector between FRB CN2-PRCB CN8 for proper connection and correct as necessary. - -
4 Replace FRB - -
5 Replace PH unit - -
6 Replace PRCB - -
Лайм написал(а):
Мастера пригласили просто поменять и инициализировать блоки проявки, в результате пришли вот к этой ошибке.
а что сказал мастер? и что он делал?
Поделиться32023-03-13 09:33:46
Добрый день, спасибо за ответ. Мастер который менял блоки проявки вначале поставил пустые блоки проявки (подумал что там уже есть девелопер) и погонял принтер листов 100. Затем увидев, свою ошибку долго извинялся, добавил девелопер и прогнал ещё листов 50. В результате выскочила ошибка 2557. Он что-то пылесосил, доставал, вновь ставил. Ошибка не пропадала, принтер съел 2/3 тонера в жёлтом картридже. В результате сказал что нужно обращаться в сервис. Мы обратились в другую компанию, инженер пришёл опять разобрал, проверил хопер и что-то ещё, пропылесосил, вставил блоки на место и машина больше не включилась. Он сделал перепрошивку, конника стала загружаться но на стадии появления логотипа стала выскакивать ошибка 5603. Извините, что немного долго, но это уже длится с 10 февраля.
Поделиться42023-03-13 10:16:36
- Администратор
- Откуда: exUSSR
- Сообщений: 1603
- Уважение: [+12/-0]
- Позитив: [+9/-1]
- Оборудование: Konica Minolta
- Пользователь или сервис: сервис
- Зарегистрирован: 2015-04-17
- Последний визит:
Сегодня 09:13:27
Лайм написал(а):
поставил пустые блоки проявки (подумал что там уже есть девелопер)
оригинальные блоки проявки для этой модели идут уже с девелопером. вы купили неоригинал?
Лайм написал(а):
и машина больше не включилась.
возможно совпало еще с неисправностью ssd.
у вас машина с224 или с224е?
Лайм написал(а):
ошибка 5603
дистанционно с такой ошибкой справится будет трудно. на месте нужно брать платы или блоки с исправной машины и ставить на вашу, чтобы вычислить неисправный блок.
Поделиться52023-03-14 06:24:37
Добрый день, спасибо за ответ. Мы купили неоригинальные DV512C-210G - Девелопер DV-512C для Konica Minolta Bizhub C224, C284, C364, C454, C554 A2XN0KD 210г/пак.
Машина у нас просто С224.
Вчера мастер проверял все разъёмы ни чего не нашёл, сегодня должен зайти проверить соединение с лазером. Если и здесь всё в порядке, что делать дальше не знаем, предлагают заменить SSd-плату.
А какие блоки или платы нужно брать? Блоки проявки, которые мы меняли? У нас же остались старые, они не вышли из строя, мы просто хотели их поменять из-за небольших дефектов при печати.
Поделиться62023-03-14 07:51:32
- Администратор
- Откуда: exUSSR
- Сообщений: 1603
- Уважение: [+12/-0]
- Позитив: [+9/-1]
- Оборудование: Konica Minolta
- Пользователь или сервис: сервис
- Зарегистрирован: 2015-04-17
- Последний визит:
Сегодня 09:13:27
Лайм написал(а):
А какие блоки или платы нужно брать?
уточните у мастера, который занимается ремонтом.
konicavod написал(а):
4 Replace FRB - -
5 Replace PH unit - -
6 Replace PRCB - -
Поделиться72023-04-11 13:38:39

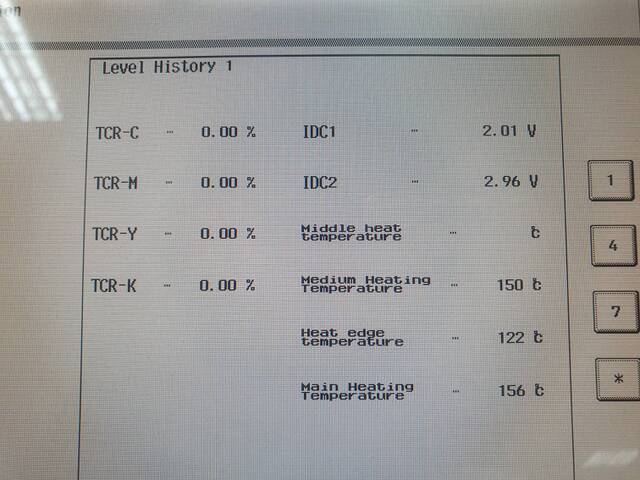

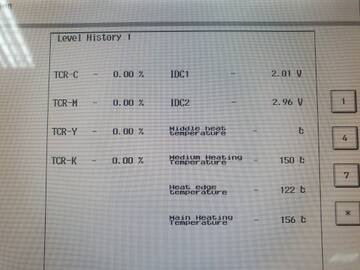

Добрый день. Ещё раз спасибо, что отвечали на мои вопросы. так и не можем запустить Конику С224. Мы поменяли плату, поставили б/у PWB Assembly(PWB-FR ASSY) bizhub C224, ошибка 5603 ушла. Поставили новые блоки проявки. Теперь он просто без определение ошибки просит добавить тонер. Концентрацию тонера сейчас определяет "0" по всем цветам. Мастер ушёл дальше искать пути решения. Я решила написать Вам, может что подскажите по этой проблеме.
Поделиться82023-04-11 18:33:12
- Администратор
- Откуда: exUSSR
- Сообщений: 1603
- Уважение: [+12/-0]
- Позитив: [+9/-1]
- Оборудование: Konica Minolta
- Пользователь или сервис: сервис
- Зарегистрирован: 2015-04-17
- Последний визит:
Сегодня 09:13:27
Лайм написал(а):
Мастер ушёл дальше искать пути решения.
не стоит ему мешать.
Поделиться92023-04-25 13:06:05

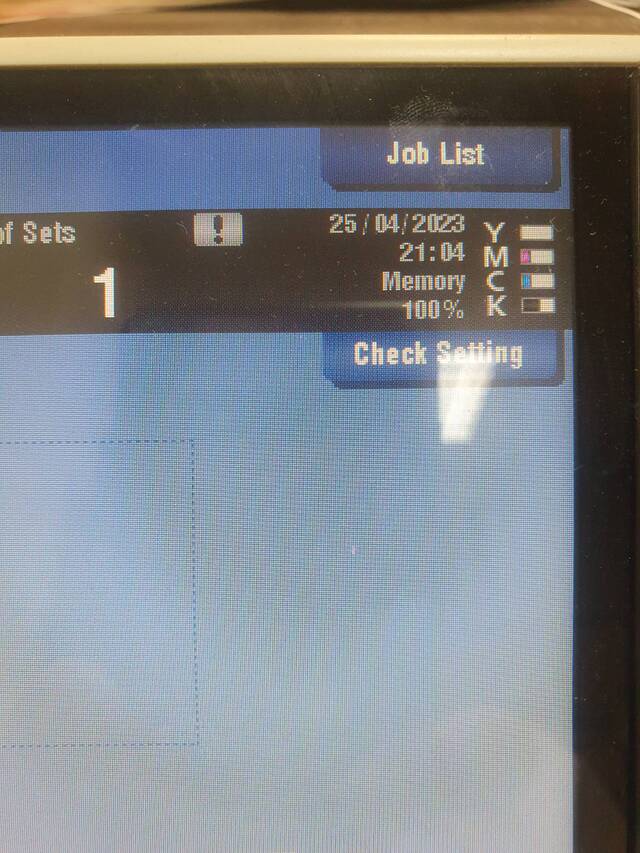

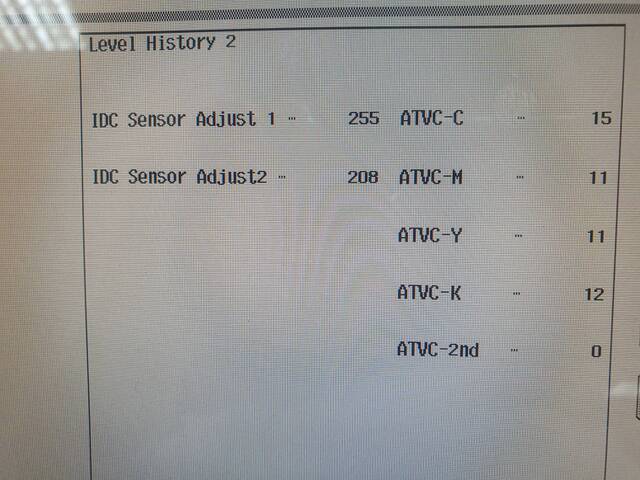

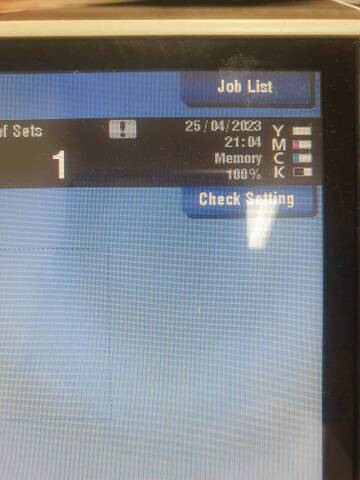

Добрый день. Мастер пока ни чего не надумал. Принтер стоит полуразобранный(((. Я сегодня сама его включила, зашла в сервисное и вот что у нас видно. Прилагаю фото. Может по ним что-то сможете сказать. На мониторе показывает все цвета, кроме жёлтого. Барабаны мы новые поставили. Девелопер новый засыпали. Я в этом не понимаю, мастер пока не появляется.
фото
Поделиться102023-04-25 16:43:59
- Администратор
- Откуда: exUSSR
- Сообщений: 1603
- Уважение: [+12/-0]
- Позитив: [+9/-1]
- Оборудование: Konica Minolta
- Пользователь или сервис: сервис
- Зарегистрирован: 2015-04-17
- Последний визит:
Сегодня 09:13:27
переведите барабаны в режим Non stop:
KM bizhub c224 Как отключить блокировку по окончанию ресурса барабана?
желтый тонер действительно пустой? ваш аппарат его не видит.
отпечатайте один цветной лист или сделайте цветную копию, сбросьте сюда фото концентраций после этого.
Поделиться112023-04-26 12:53:12
жЁЛТЫЙ ТОНЕР ЕСТЬ В ТУБЕ. НА ЛЕНТЕ ЕСТЬ ОТПЕЧАТОК ВСЕХ ЦВЕТОВ. ХОЧУ ПОПРОБОВАТЬ ПЕРЕВЕСТИ В NON STOP. ХОТЯ НЕ ДЕЛАЛА ЭТОГО НИ РАЗУ)
Поделиться122023-04-28 10:00:03

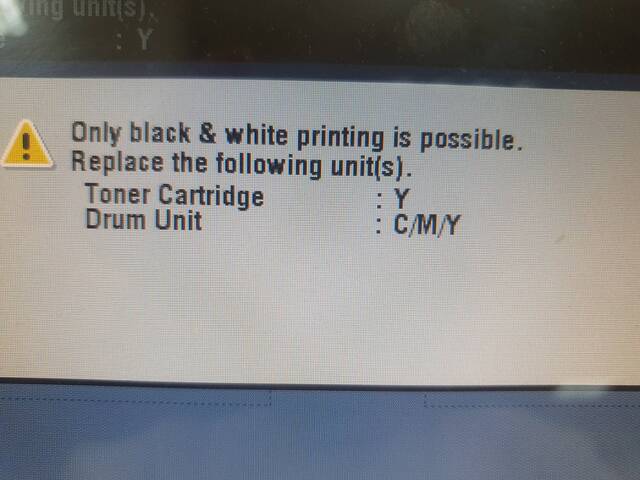

Добрый день. В NON STOP перевела. Только это ни чего не дало, он также не видит жёлтый, предлагает чёрно-белую печать. параллельно просит заменить цветные драм-юниты.
